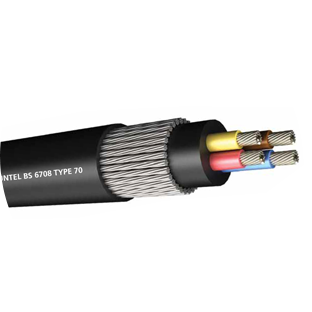

BS 6708 TYPE 70, TYPE 71

Используется для поставки землеройных, дробильных машин.
и оборудование, а также освещение угольных забоев.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
СХЕМА: Все жилы уложены в контакте друг с другом.
ПОКРЫТИЕ: оболочка на резиновой основе.
БРОНЯ: Гибкая броня из оцинкованной стали.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 320/550 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 1,5 кВ

Номинальное сечение		4 × 4	5 × 4
Дирижеры
Номер и раздел	мм2	4 × 4	5 × 4
Скручивание	мм	56 / 0,30	56 / 0,30
Диаметр проводника	Ном. мм	2,60	2,60
Толщина изоляции	мм	1.0	1.0
Детали кабеля
Радиальная толщина внутренней оболочки	мм	2.0	2.0
Мин. Внутренний диаметр оболочки	мм	15,8	17,2
Максимум. Внутренний диаметр оболочки	мм	17,8	19,2
Диаметр брони	мм	7 / 0,45	7 / 0,45
Толщина внешней оболочки	мм	2,5	2,5
Мин. Диаметр кабеля	мм	23,5	24,9
Максимум. Диаметр кабеля	мм	26,0	27,4
Мин. Радиус изгиба	мм	234	247
Максимум. Тяговое усилие	кгс	96	сто
Приблизительный вес кабеля	кг / км	1.1	1,23
Медный вес	кг / км	154	192
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	28 год	28 год
При 20 ° C Макс. Сопротивление постоянному току
Фазовые проводники	Ом / км	5,09	5,09
Броня	Ом / км	5,07	4,63
